青岛市政院在全国BIM大赛中再获佳绩

近日，我院在 “ 2023年‘龙图杯’全国BIM（建筑信息模型）大赛”、“第五届‘市政杯’BIM应用技能大赛”和“ 2023年‘创新杯’建筑信息模型（BIM）应用大赛”中再获佳绩。

设计组一等奖

BIM技术助力青岛市“五水绕城”生态

环境提升项目设计阶中的应用

“五水绕城”由墨水河、虹字河、爱民河、小北曲河、南疃河共5条过城河道，总长度约36公里、景观提升面积约120余万平方米，生态复绿40余万平方米。

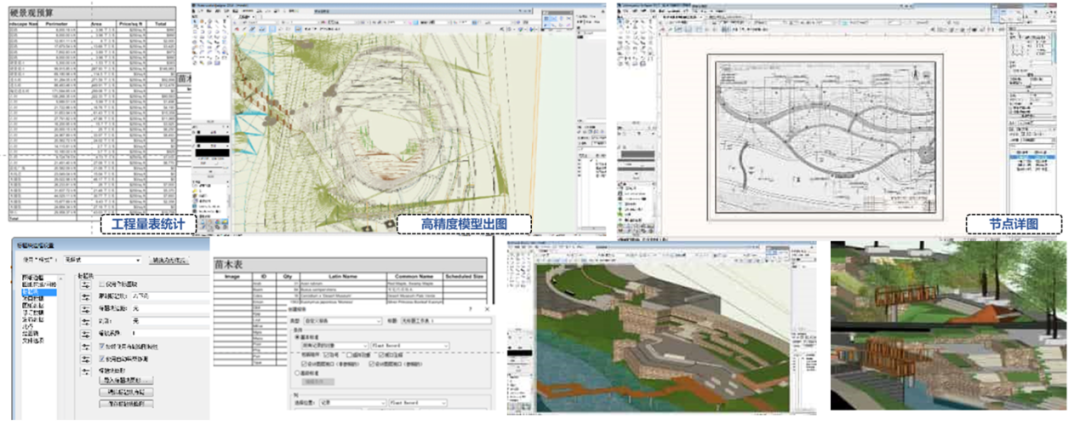

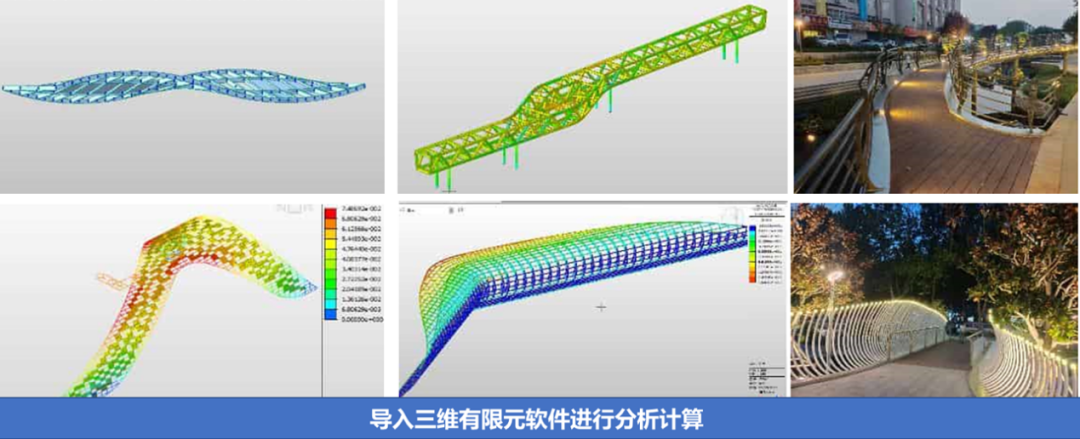

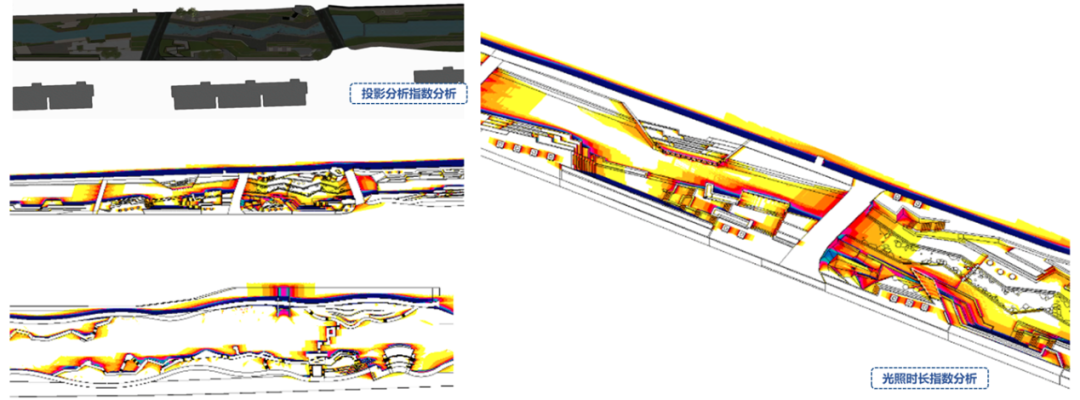

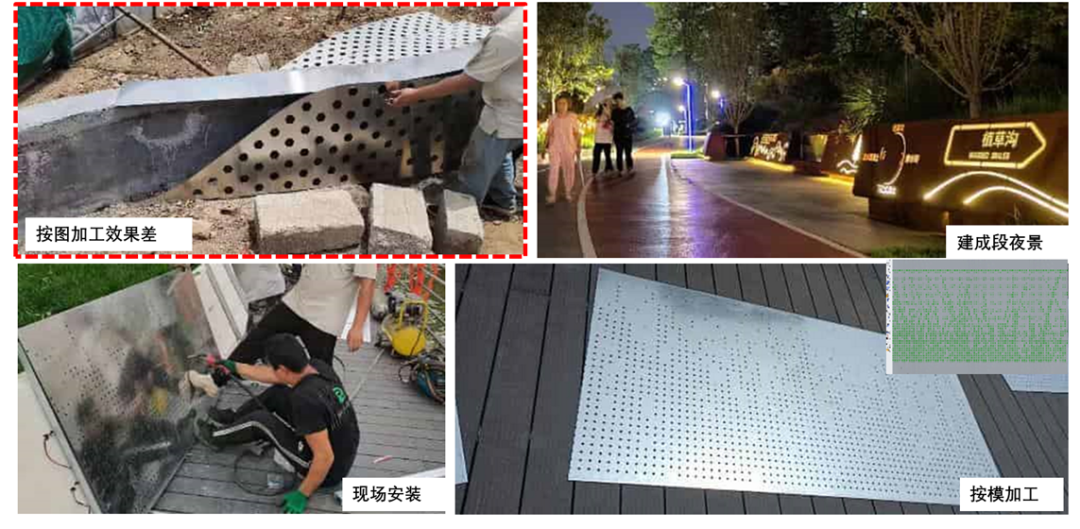

基于“Rhino+grosshopper+revit”协同设计平台，将BIM可视化，参数化、信息化和一模多用的特点应用于正向设计的各阶段，简化三维分析模型建模工作，提升计算效率。利用GH二次开发定义程序生成参数化景观铺装，自动生成铺装模型及标准大样图，后续项目可快速套用，形成N²种铺装样式。通过光照模拟提供遮阳设施布局或植物种植设计参考，客观表达设计依据，同时进行淹没区仿真模拟，分析避免枯水期劣质景观出现，保障河道二十年、五十年一遇泄洪安全需求。

本项目围绕水安全、水资源、水环境、水生态等多方面开展河道生态整治，全面打造河畅、水清、岸绿、景美的”五水绕城”城市风景线，曾荣获“中国风景园林学会科学技术奖”一等奖。

综合组二等奖

BIM技术在银川路-海尔路立交与地下空间

开发建设工程设计阶段中的应用

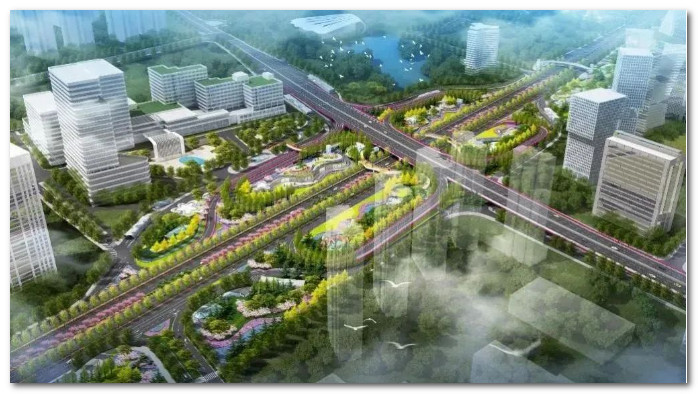

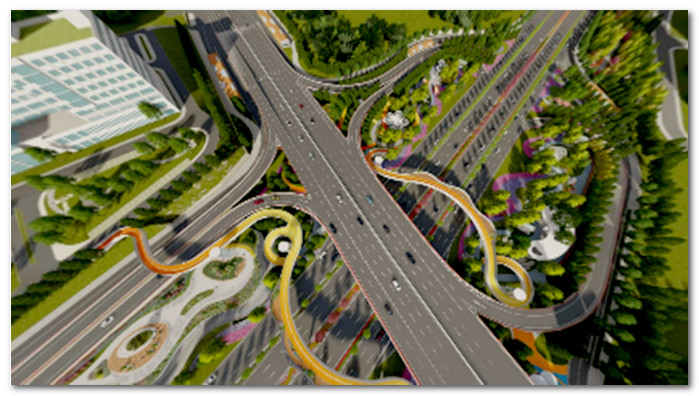

该项目是青岛东岸城区规划快速路网的重要节点立交工程，也是山东省首个利用立交区地下空间综合开发的项目，地上部分为两条快速路相衔接的全互通枢纽立交，项目总投资约18.6亿元。

该项目的实施，在保障主线的直行畅通，提升海尔路、银川路交通功能的同时，可大大缓解青医附院就医及周边商务办公等的停车压力。

设计组三等奖

G228丹东线（嘉陵江路西延段）

改线BIM应用

工程东起昆仑山路-嘉陵江路交叉口，西至兰东路与胶州湾西路顺接，主线为次要干线一级公路兼城市快速路，双向六车道，主线设计速度80km/h。主线全长约12.13km，其中，隧道段长约6.43km/3座，桥梁段长约1.52km/4座，路基段长4.18km。项目总投资66.2亿元。G228丹东线（嘉陵江路西延段）改线工程是青岛市“六横九纵”高快速路网体系中重要“一横”快速通道。

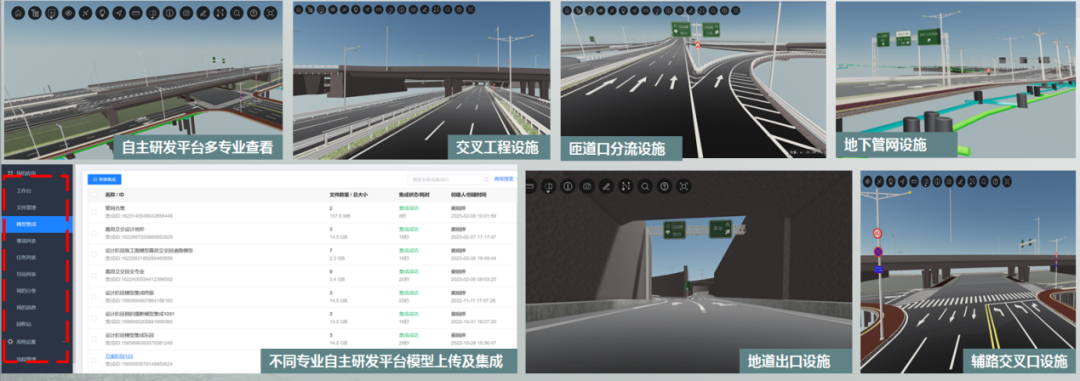

利用自主研发可视化平台将总体道路、交通、管网、交叉、隧道、景观、路灯等专业内容进行展示，实现路廓范围内建设内容的全方位BIM整合和模型轻量化同步展示，并且实现隧道结构参数化设计，建立隧道细部节点模型。

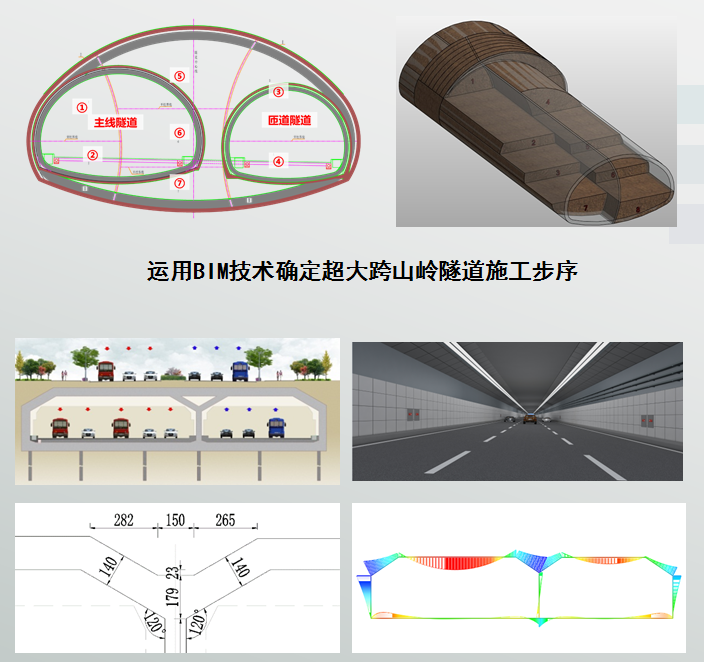

全线共设置了两处地下分合流，其中小珠山隧道主洞与匝道分合流处隧道断面开挖跨度接近32m，为全国开挖跨度最大的山岭隧道之一，且存在由匝道隧道小断面扩挖至大跨隧道的施工风险，实施难度大。通过运用BIM技术合理将隧道横向、纵向分部，最大限度减小交叉施工影响，大大提升了设计效率。

我院自2013年开展BIM应用探索以来，先后完成了BIM应用项目百余项，应用范围涵盖桥隧、道路、给排水、地下空间、轨道交通、综合管廊、污水处理厂等市政基础设施的各个领域，并逐步从单一的工程设计领域向工程建设全过程覆盖，累计在“龙图杯”、“创新杯”和“市政杯”等全国性BIM大赛获奖达八十余项。未来，我院将再接再厉，积极推进技术创新和数字化应用，助力城市建设和行业发展。
